Ergonomía 101 – Parte 2

November 1, 2011 By: Edwin Rodriguez

Ergonomía 101 – Parte 2

Esta es la segunda parte de una serie de 3 acerca de cómo identificar y resolver problemas ergonómicos en el campo. Hablaremos acerca de ensambles de rodajas (o tridentes y sección giratoria como también se les conoce).  Compartiré con ustedes lo que busco para resolver problemas de empujar/jalar en el ambiente de manufactura. Es importante al tomar decisiones apropiadas para una aplicación, entender las “fuerzas” subyacentes que impactan la funcionalidad de la rodaja. En Caster Concepts y de acuerdo a mi experiencia, los problemas más desafiantes surgen en carros con capacidades de 500-1000 kilos.  Los carros de este tamaño y capacidad se encuentran en una variedad de opciones de fabricación y son más prevalentes en instalaciones de ensamblado automotriz.

Primero, permítanme resumir los tres tipos de sección giratoria.

  • El primero es la versión con Kingpin. Las rodajas con Kingpin son las rodajas más antiguas en el mercado. Una rodaja con Kingpin se ensambla y ajusta alrededor de un “Kingpin” en la mitad de la rodaja y es más adecuada para una aplicación rigurosa. Cuando la carga lateral es un problema, una rodaja con Kingpin puede ser considerada. Sin embargo, si una preocupación mayor es la facilidad para empujar el carro, una versión con Kingpin puede no ser su mejor elección.
  • El segundo es el estilo Kingpinless. Hasta hace poco, esta era la solución para todos los problemas ergonómicos. Una rodaja Kingpinless gira sobre baleros sobre una pista endurecida, lo cual resulta en una rodaja eficiente con buenas propiedades ergonómicas. Se requiere mantenimiento (engrasado) preventivo para garantizar la vida predicha de esta rodaja.

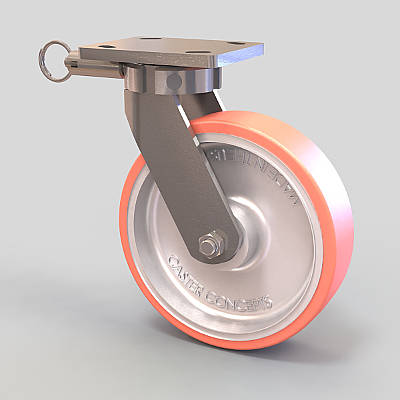

  • La tercera variación y el concepto más nuevo que llegó al mercado es la sección giratoria con balero de bola sellado y de precisión. Esta rodaja es el sueño de todo gerente de seguridad vuelto realidad. La rodaja gira alrededor de un balero de precisión sellado que asegura un desempeño consistente a lo largo de la vida de la rodaja. Un beneficio importante de este tipo de sección giratoria es el hecho que la sección giratoria es libres de mantenimiento. No se requiere mantenimiento preventivo a intervalos fijos. Esto alargará la vida y mantendrá los resultados de jalar y empujar consistentes por un periodo de tiempo prolongado.

Ahora que hemos discutido los tipos de secciones giratorias, hablemos acerca de un par de errores comunes en aplicaciones que he observado en el campo.

  • Primero, un ensamble de rodaja demasiado pequeño. Típicamente, cuando el precio es un motivo de preocupación, se seleccionará un ensamble de rodaja importado, demasiado pequeño. Esto quizás haga que la compra le haga feliz, pero el costo añadido vendrá de nuevo durante el ciclo de vida de la rodaja. Una rodaja demasiado pequeña o con una sección giratoria inconsistente, progresivamente se volverá más difícil de empujar. Una ves que esto sucede, el potencial para lesiones de espalda se vuelve más común y la tasa de reemplazo de la rodaja se incrementa. El mejor consejo que puedo darle es seleccionar una rodaja y después elegir un tamaño más grande para su aplicación. O se puede poner en contacto conmigo y la podemos elegir juntos. (¡Sí, eso fue una promoción sin vergüenza!)
  • Segundo, e igualmente importante, una rodaja no funciona bien con una carrera de sección giratoria demasiado pequeña. La carrera es la medida entre el centro de la sección giratoria y el centro de la rueda. Yo sugeriría que una rodaja con cualquier requerimiento de jalar y empujar debe contar con una carrera de por lo menos 2 1/2″. A mayor carrera, se crea mayor apalancamiento y más fácil se empujará y jalará la rodaja. Sin embargo, como nota aparte, la carrera de giro y la capacidad de la rodaja tienen una relación inversa. La carrera de giro aumenta y la capacidad disminuye. Por favor asegúrese de consultar con un ingeniero cuando ajuste la carrera de giro.
